CTCI協助台塑穩定原料供應
—FPC 1.4萬噸低溫乙烯儲槽EPC統包工程

— 工程事業群 京鼎 項目管理一部 李政光

本案業主為台塑工業（寧波）有限公司，地點位於中國大陸浙江省寧波市北侖區，為台塑集團在海外重要的生產基地。乙烯為石油化學最重要的基本原料之一，其穩定供應有助於廠區內下游EVA（Ethylene-Vinyl Acetate，乙烯/醋酸乙烯酯共聚物）裝置及PP（Polypropylene，聚丙烯）裝置的穩定及高產運行。業主利用園區內碼頭儲槽區的預留空地，投資建設一座1.4萬噸的低溫乙烯儲槽及附屬設施，啟用後，可輔助廠區現有乙烯低溫儲槽停用檢修時的低溫乙烯供應，亦可與現有的乙烯低溫儲槽協同運作，預防原料供應中斷，確保下游裝置穩定生產。

CTCI中鼎集團旗下京鼎工程，於2022年承攬本案ISBL統包工作，以及全案的設計工作，並已於2024年12月順利達成機械竣工，「最值得信賴的」的品質，獲得高度肯定。

在台塑寧波廠區投資興建之初，京鼎即參與了其中多個專案的細部設計工作，並以優質的設計品質贏得業主台塑信賴，為日後的長期合作奠定基礎。京鼎在低溫儲槽領域，長期與日本IHI集團旗下子公司IPC（IHI Plant Services Corporation）合作，近年來在中國大陸完成多座低溫儲槽工程，其中，2021年於台塑寧波廠區完成的兩座9.3萬噸丙烷低溫儲槽工程，更創中國大陸丙烷儲槽最大容積紀錄。本次乙烯儲槽專案，京鼎再次憑藉豐富經驗脫穎而出。

本案開工典禮

值得信賴的團隊

優異的EPC統包時程規劃能力

本EPC統包專案的參與團隊很多，不同團隊和環節之間的責任歸屬，難免存在交叉及模糊地帶。為避免責任劃分不清或溝通問題，造成專案成本增加、進度延誤，甚至影響工程品質，京鼎團隊在執行過程中，制定了詳細的界面管理計畫，列出專案的關鍵界面點，明確指定界面負責人，確保溝通和協調的順暢。秉持著同業主的界面由單一窗口負責的原則，以確保訊息傳遞的準確與即時性，並定期召開協調會議，對問題進行集中處理，提升專案管理效率，增強客戶對京鼎的信賴感。

政府審核與進度密切配合

京鼎深知，政府審核進度的管控是EPC專案管理中不可或缺的環節，對工程進度有著重要的影響。憑藉豐富的專案執行經驗，京鼎積極與政府部門溝通，了解審核流程及所需文件，根據項目整體進度，編制詳盡的政府審核計畫。

為此，在專案設計及施工團隊高度配合下，按時提交文件並取得相應許可，確保工程進度不受許可進度影響，助力專案推動。

專案亮點

採用預應力混凝土全包覆型設計

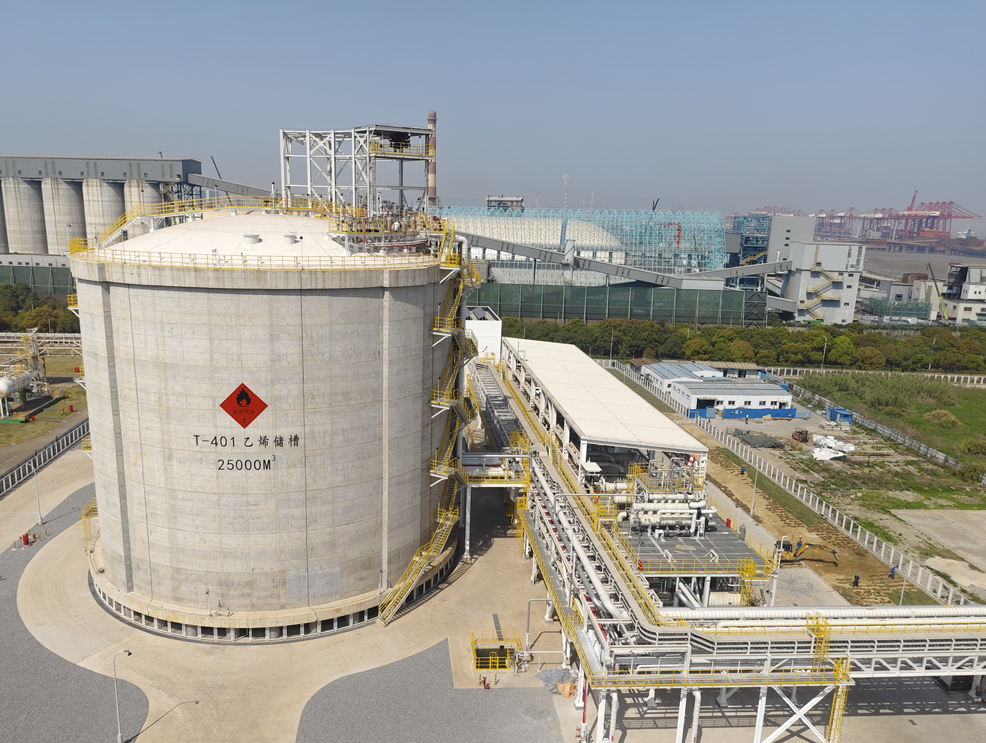

本案所建設的乙烯低溫儲槽為預應力混凝土全包覆型（PC Wall Full Containment Tank），內槽為304不鏽鋼，外槽由預應力混凝土（PC Wall）加襯板（Liner Plate）組成，並於環形空間設置熱護角（Thermal Corner Protection），以防範錯誤操作導致環形空間出現低溫凝液時，有效避免低溫介質直接接觸外槽和槽底，提高設施使用壽命。

由於本儲槽存儲的低溫乙烯溫度為-104℃，設計日蒸發率僅為0.08%wt（重量），對絕熱性能的要求很高，為此，設計上採用了珍珠岩、彈性毯、玻璃棉、泡沫玻璃（Cellular Glass）多種絕熱材料，對內槽進行全包覆，最大限度減少儲槽蒸發損失。

此外，因此類儲槽施工工序複雜，且各施工工序多具有不可逆性且緊密串連，對設計和施工的品質要求極高。

在設計方面，儲槽本體的設計由IPC團隊負責，為節省現場材料及精確加工，於設計階段即進行完整詳實的規劃，詳細到每根鋼筋的設置、每一塊鋼板的切割方法都在圖中進行了規劃，以優異的設計能力，確實提升材料的利用率及現場的加工效率。

在施工方面，因預應力儲槽施工工序的不可逆性，每個工序的品質管控都影響著專案的成敗，京鼎團隊對現場進行了嚴格的品質管控：
1.施工前對材料品質嚴格把關，確保符合設計要求。
2.施工過程中要求工人按照施工規範標準化操作，對施工中的關鍵參數進行嚴格管控，如：混凝土澆置溫度、焊接工藝等。
3.每個施工工序結束後，皆進行嚴格的品質檢測，如：鋼板焊縫採用射線檢測（RT），滲透檢測（PT），真空箱檢測（VT）等多種檢測，確保焊接品質。

創新工程技術

開發控制系統 克服高難度頂升作業

儲槽升頂，為儲槽建造的關鍵環節。由於升頂技術難度及風險很高，京鼎團隊採用平衡鋼索系統，目的是為了限制槽頂在抬升過程中晃動或偏移，確保它的穩定性。在抬升過程中，京鼎團隊必須隨時監控槽頂上升的速度和傾斜程度，以便現場指揮能夠立即調整風門的開啟大小和配重，做出正確的決策和調度。

傳統的方法，是在槽頂設置多個測量小組以捲尺進行測量，每2分鐘通過對講機將每個測量點的頂升高度進行回報，記錄員將數據輸入表格，並由公式導出當前升頂速度及傾斜率，然而，這種測量方式具有一定的誤差及延遲性。

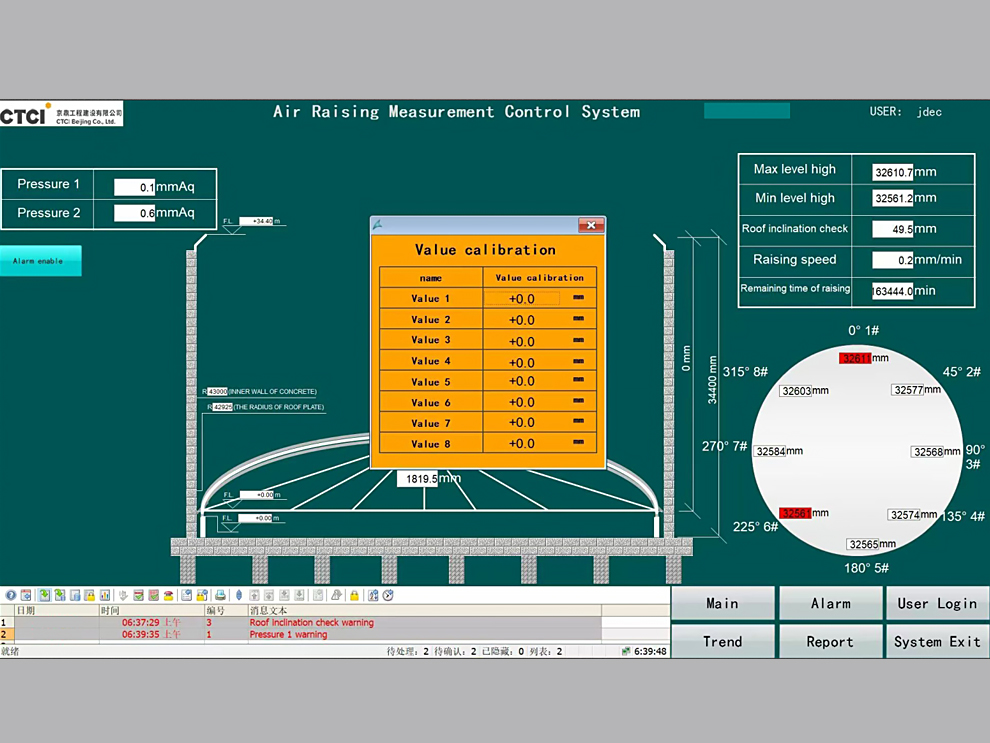

為解決上述問題，在本次升頂過程，京鼎採用氣吹頂升測量系統作為傳統方法的補充，系統由可編程控制器（PLC）、主控電腦、雷射測距儀、壓力傳送器、通訊模組組成，以創新技術有效解決傳統測量法不精準的問題。透過雷射測距技術的運用，即時收集槽頂高度變化數據，對升頂速度及槽頂傾斜率進行即時檢測，為現場指揮調度工作提供有力輔助。

業主的話

「CTCI團隊展現了國際化的專業底蘊，如期達成機械竣工，是值得信賴的合作夥伴。」

-台塑寧波 1.4萬噸乙烯儲槽項目 專案經理
