捷運多功能通訊整合平台(CMFT)的開發與應用

— 智能事業群 新鼎 工程師 陳竑任
CTCI中鼎集團身為台灣第一、全球百大的國際級統包工程承攬商,深耕捷運機電工程領域逾30年,為台灣捷運機電系統的領導廠商,在國內外擁有豐富實績,包括:台灣第一條捷運木柵線,後續的板南線、中和新蘆線、松山新店線,以及台中捷運烏日文心北屯線、淡海輕軌與新加坡捷運工程等。中鼎集團智能事業群新鼎公司,致力於軌道交通機電系統解決方案的研發與導入,在系統整合的實務經驗下,協助軌道交通降低建置成本及優化作業流程,以實際作為來連結聯合國17項永續發展目標(Sustainable Development Goals, SDGs)中的「永續城市與社區」與「產業創新與基礎設施」項目,帶領城市邁向淨零永續未來。本文將針對捷運機電系統中的「多功能通訊整合平台」(Communications Multi Function Terminal, CMFT)建置與功能特色,進行探討與分享。

捷運的通訊系統建置

台灣的捷運系統發展已具國際水準,在捷運系統中,軌道核心機電系統可說是最具關鍵的地位;而核心機電系統能否正常運轉,完善的通訊系統建置,更是不可或缺的條件。

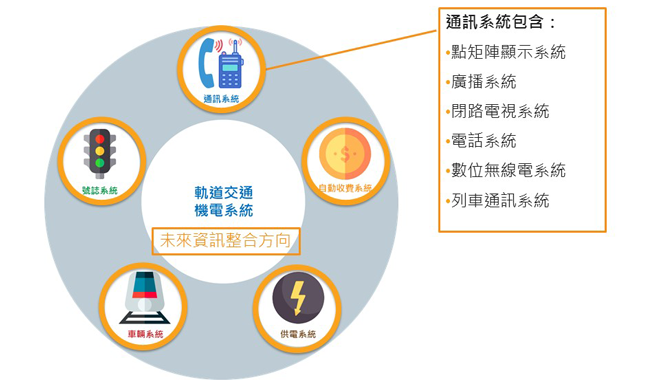

軌道交通機電系統的構成

所謂「完善的通訊系統」是由多種通訊子系統所組成,因分屬不同專業領域,往往都是各自獨立建置、獨立運作,難以相互整合。此種現象也反映在通訊系統的操作介面上,其種類龐大且繁雜,需要建置大量工作站,徒然浪費控制室空間、浪費電能,對操作人員及維護單位更造成莫大困擾。
於是,多功能通訊整合平台--CMFT應運而生;透過整合所有通訊子系統之資訊及人機操作介面,達成單一系統全面呈現資訊整合的目標。

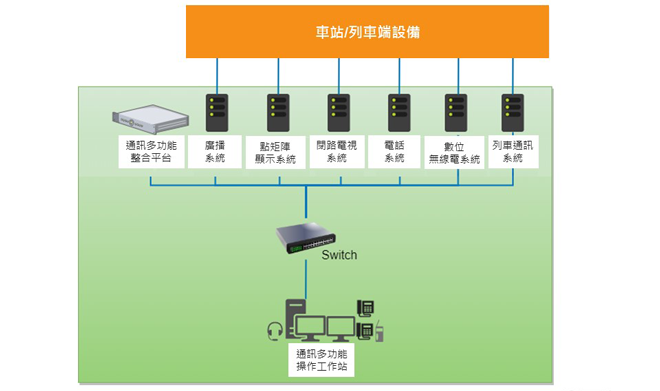

CMFT多功能通訊整合平台系統整合示意圖

全面整合 資通訊一網打盡

CMFT整合所有通訊系統作為單一人機介面操作工作站,包含:廣播(Public Address, PA)、點矩陣顯示器(Dot Matrix Display, DMD)、閉路電視(Closed Circuit TV, CCTV)、直線電話(Direct Line Telephone, DLT)、數位無線電(Terrestrial Trunked Radio System, TETRA)、列車通訊(On Train Communication System, OTCS)等系統,並與自動列車訊號傳遞號誌(Automtic Train Supervision, ATS)、電力(POWER SCADA)、環控(Environment Control System, ECS SCADA)等系統介接。本平台除能將列車營運資訊、軌道系統設備狀態及各項通訊系統介面整合顯示於同一個操作終端,更讓操作員能即時控制、管理和監看於行控中心、機廠、車站、列車上各通訊子系統的運行狀態,還可透過遠端發佈車站火災警報、監控車廂內部並即時排除緊急事件。

CMFT以直覺式操作為設計概念,建立「系統功能→控制目標→設定內容」的操作模式,讓操作人員不管在任何通訊系統,皆可依此原則進行操作,並以多點觸控螢幕做為主要操作介面,符合現代人使用行動電話、平板電腦的操作習慣。有了CMFT,行控中心控制員只需透過單一操作介面即可進行全方位的營運管理,快速回應列車與旅客事件,大大提升事件處理效率。

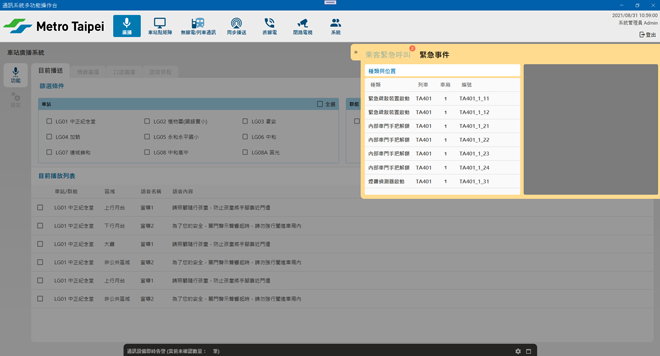

CMFT平台操作畫面示意圖

CMFT的系統特色與具體效益

CMFT平台兼具了高整合度、一致性人機介面、可調整及修改人機介面與操作程序,以及完整的備援機制等優點,簡述如下:

1.豐富的通訊系統介面整合,涵蓋電話、閉路電視、廣播、時鐘、無線電通訊等系統,以及旅客資訊顯示器、列車通訊控制等。
2.風格一致的通訊系統人機操作介面,統一進行各子系統的通話、操作、控制、管理和監看等功能。
3.列車營運資訊、通訊系統狀態以及軌道系統設備狀態整合顯示。
4.系統可依據實際營運需求,調整及修改人機介面與操作程序。
5.完整備援機制,可提供系統熱備援、降級營運模式、異地備援、資料庫備援等方式。

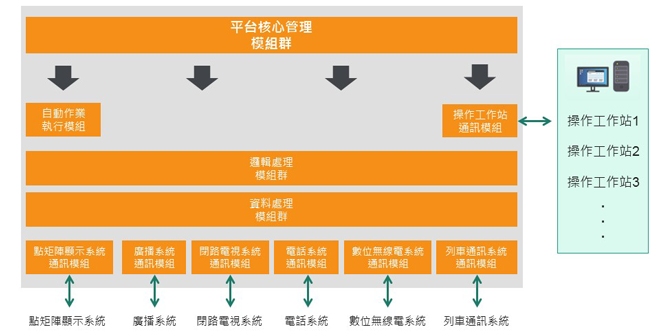

平台運作架構

由於CMFT整合人機介面的工作站,將所有通訊子系統(數位無線電、閉路電視、廣播、列車通訊、點矩陣顯示、電話)整合於同一介面,不僅大幅減少工作站設備數量,也節省控制室空間和電能,更進一步讓行控中心控制員只要透過單一操作介面,即可進行全方位的車站管理,加速事件處理效率。此外,其高度模組化的設計,可因應捷運公司數年一次的汰舊換新(重置案),CMFT提供配合介面需求調整修改,不會因為換了不同的設備廠商或設備停產等狀況而無法新舊銜接等。綜上所述,CMFT的建置,不僅在操作使用上擁有眾多優點,在節能減碳、工作效率的提升及便利性等層面,皆具有全面性的效益。

未來的應用與發展方向

綜觀台灣軌道運輸型態,包含輕軌、捷運、鐵路、高鐵等,其軌道機電核心架構,皆需要建置通訊系統,以達成營運基本需求。CMFT的開發以模組化為設計基礎,外部介接部分皆可將模組化的介面元件進行程式複製及調整,即可與其他設備廠商整合,進而適用於目前市面上所有軌道交通領域的通訊系統。展望未來,CTCI中鼎集團將持續深耕交通機電工程領域,基於具高度整合性的CMFT架構,透過整合以納入更多元的設備與系統,並將應用延伸到智慧建築、智慧機場的資通訊等領域,協助城市朝向永續經營的美好未來前進!
