超高層建築的消防設計與施工規劃之研究與探討─案例分享

— 智能事業群 益鼎 機械部 校核工程師 游家傳
隨著時代進步,台灣各地的都市化程度也不斷提升,使得都會區土地的取得益發困難且昂貴;在現行法令規範下,在滿足建蔽率與容積率限制的同時,為追求土地坪效的最大利用,也使得大樓愈建愈高、愈挖愈深,當意外發生時,救災也愈來愈困難。在超高樓建築日益增加的狀況下,為確保居住者的生命安全,如何透過完善的避難規劃以提升建築物的安全性能,便顯得更加重要。

本文以CTCI中鼎集團智能事業群益鼎公司所承攬的台中集合住宅專案為例,針對其消防滅火設計與施工規劃進行案例分享。

超高層建築的定義與防災需求

超高層建築因高度特性所限(定義請參考下表),當火災發生時,難以由外部進行滅火救援。因此,其防火避難設計的關鍵,是當災害發生時,如何迅速地完成人員疏散與滅火救援。

首先,建築物本身必須擁有完善的自救設備與逃生避難設計,以保障建築安全;在建築設計階段,則應考量防焰及內部裝修的使用材料限制,進行用途區劃與樓層間的隔絕(如:管路及其貫穿部分之防火),一旦失火時即可避免波及他層,且不至於損害結構的整體性。其防災滅火設備,計有滅火器、室內消防栓、撒水系統,以及消防搶救用連結送水系統;其逃生避難設施,則有安全梯與特別安全梯、安全層與避難空間的設置,緊急照明設備與排煙設備…等。

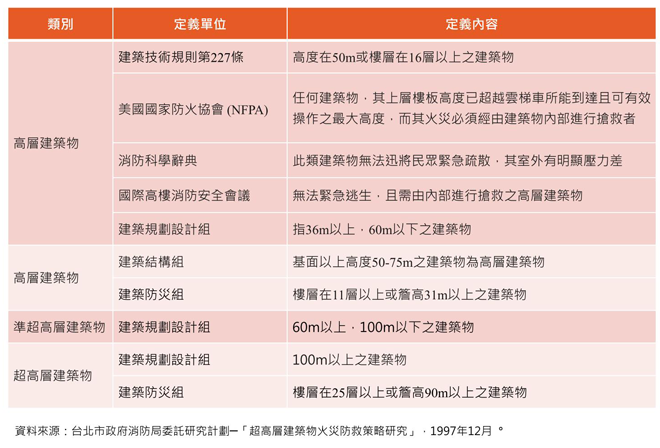

高層、準超高層以及超高層建築物之定義

案例分享:台中某集合住宅案之避難設計與施工流程

本專案總樓地板面積68,501.16m²,為地下6層鋼構鋼筋混凝土(Steel Reinforced Concrete, SRC)結構、地上41層及屋突3層為鋼構(Steel Costruture, SC)+玻璃惟幕外牆之建築。本案於消防性能式審查時,經審查委員要求,將住宅各戶的工作陽台設定為緊急避難空間(如下圖一),除設定為獨立防火區劃外,並加設自動撒水器;考量行動不便者的逃生需求,每層在特別安全梯前的排煙室內,另設置2處等待救援空間。

在建築規劃方面,則以阻斷火災垂直漫延為目標,採樓層隔斷各層獨立防火區劃原則。透過減少穿樓板之管道豎井,除公用樓梯與升降設備必要之垂直豎井外,機電管道間配管均採防火建(管)材,並施作防火填塞阻斷;在住戶內,則配合降板浴廁規劃,穿樓板配管均以60cm高RC增築輔以膨脹環,以阻斷火災延燒(如下圖二)。

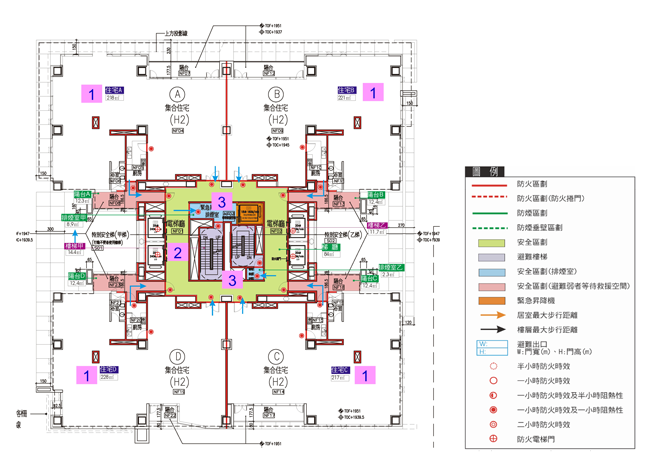

圖一 標準層防火區劃

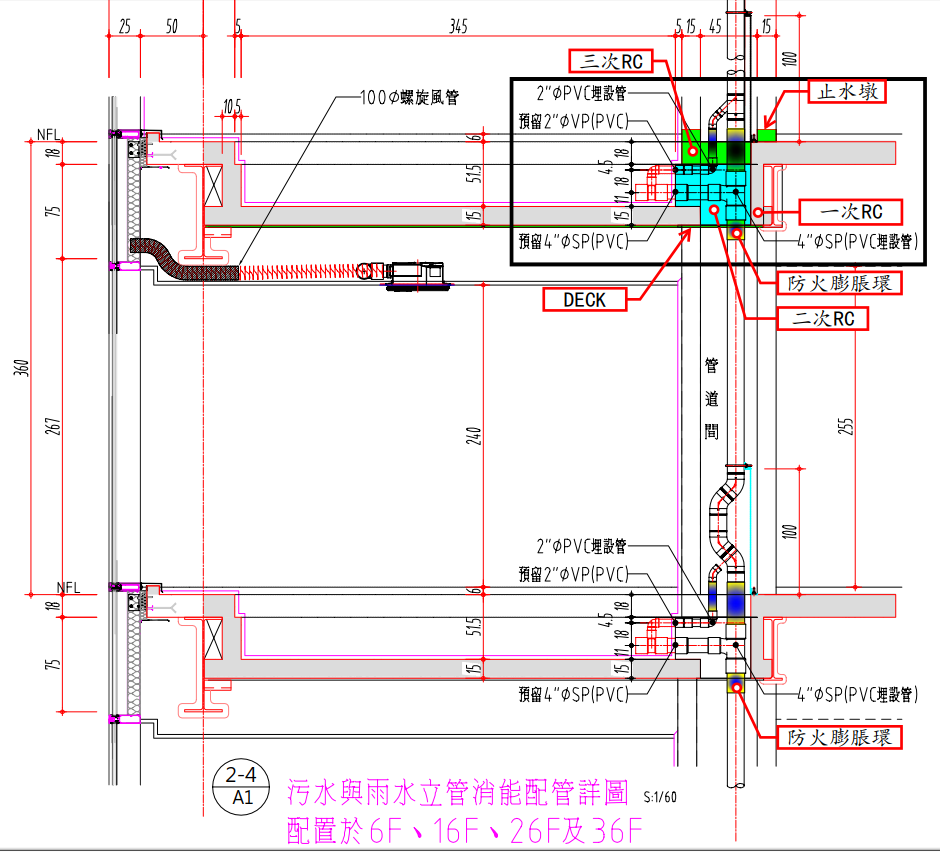

圖二 浴廁降板剖圖

以下分別就本案各系統配置進行說明:
一、消防泵浦機房配置
分別位於B6F、B2F、15F及R1F,共計四處。

(1)	B6F:設置泡沫泵浦、消防泵、撒水泵浦、採水泵浦及放水型撒水泵浦共5組。
(2)	B2F:設置連結送水泵1組。
(3)	15F:設置中繼消防泵、中繼撒水泵、中繼連結泵共3組。
(4)	R1F:設置中繼撒水泵、中繼連結泵共2組。
二、連結送水系統
本案連結送水系統的設計,係於一樓室外建築線內設置連結送水口,配管至B2F消防泵浦室,由連結送水泵浦泵送至15F中繼機房;再由15F中繼連結送水泵浦以串聯運轉方式,將消防水續往R1F中繼連結泵浦串聯加壓,作為高層滅火使用。

依常規的消防設計方式,每50M應設置連結送水中繼泵,本案應分別於15及30F設置連結送水中繼泵浦機房,但由於中繼機房之轉動設備伴生的振動與噪音,使其常被視為嫌惡設施,導致機房所在當層及其下層乏人問津;因此一般商業建築大多會盡力避免消防中繼機房設置於中間層。本案於設計階段,即以減少中繼泵浦設於中間層的原則,進行設計,並以同等於法規要求之設計通過審查核可,將30F的中繼機房改設於R1F,以增加樓宇價值。

在本案中,是將高層的中繼機房改設置於屋頂層;當15F中繼機房的連結泵浦故障時,即需使用移動式消防泵浦轉駁滅火用水;以規畫之轉駁層的出水口,連接移動式泵浦的吸入端,並將泵浦吐出端接入當層的送水口,以將水向上泵送;轉駁層分別規畫在20、24、27、31、35、39F,並於當層增設送水口、閘閥、逆止閥,並於立管上出水口與送水口間加設制水閥。當需採用緊急轉駁時,即將立管上的止水閥關閉,以免短循環而無法將水往上送,以此確保須滅火的樓層有適當的水壓可以使用;滅火完畢後,再將主立管上的制水閥打開,恢復系統正常。

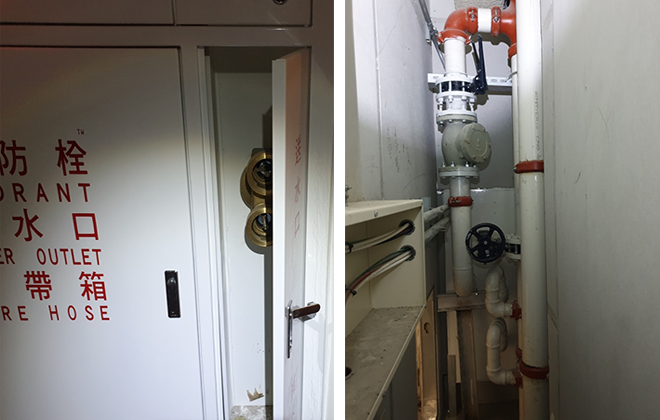

左圖:消防栓箱含連結送水口配置;右圖:送水口二次側逆止閥及立管止水閥

三、撒水系統

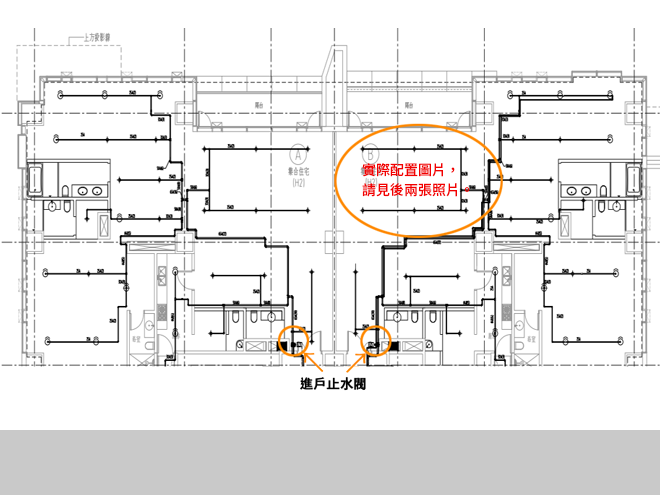

本案為高級集合住宅,撒水系統設計有別於一般集合住宅,採用每戶進戶前均設有制水閥之規畫,並設有監視點(請參考下方撒水平面圖),當各戶進行裝修施工時,只要關斷當戶的制水閥即可,無需將整層的自動警報逆止閥關閉,避免影響到整層的撒水系統防護。

另外,業主為使住戶感受更佳、視覺上更開闊,要求CTCI團隊在規劃戶內自動撒水配管時,將天花板裝修高度儘量提高,即配管以不占用無樑區原則規劃,配管穿樑入戶後即沿樑側施作,後續客戶裝修包樑即可。然而,由於此規畫改動了原設計,為符合業主要求,益鼎需重新以配管穿樑原則規畫,並顧及鋼樑開孔位置,並補強板施作方式與空間,不僅增加規畫設計工時外,也增加施工難度;此外,為配合更彎曲的配管路徑,除增加配管長度,更多的管段及彎頭另件的連接加工,也增加了試壓難度及洩漏風險。

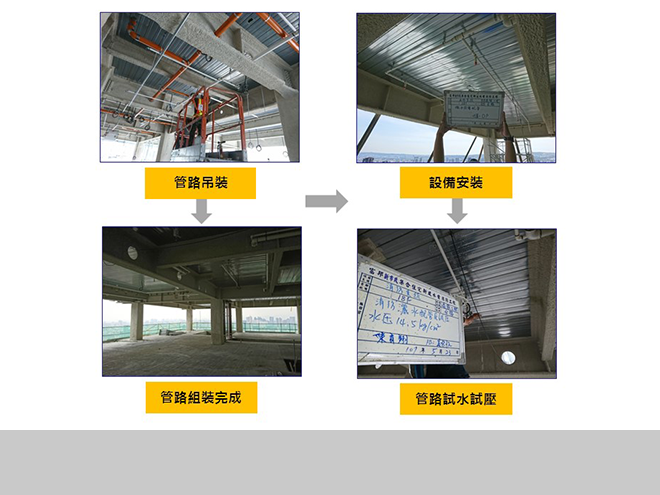

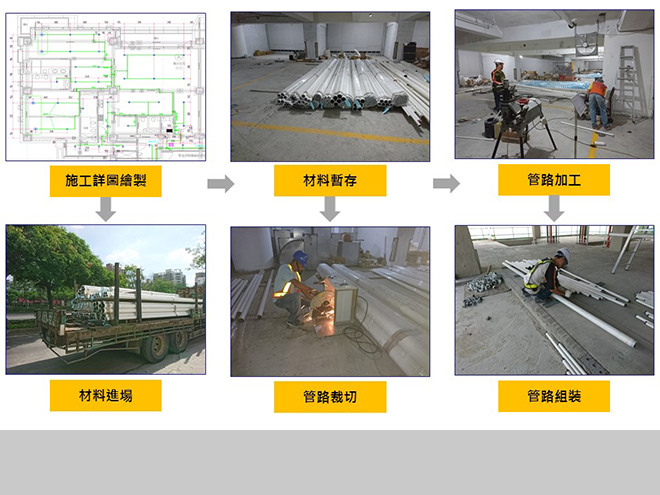

此外,因本案屬集合式住宅,在專案起始時,分析專案建築圖與結構圖後,即發現標準層的配置相似度高達80%;考量到此特性,即著手進行撒水配管的「標準化」規劃;整合各系統平面配置,尤以消防撒水配管檢討穿樑,優先完成標準層整合定案,並依業主指示,於5樓進行MOCK-UP實作確認。在「標準化」規劃下,不僅可使管材損耗減少,且因每層的配置相同,無須逐層檢討、套繪及碰撞檢查,只需針對差異處做局部修正即可。流程圖搭配施工照片,說明如下圖。

四、特別安全梯間排煙室排煙系統
由於本案屬超高層豎井管道,排煙風管的銜接方式採機械法蘭銜接,需考量施工空間。因地下層管道為RC牆,經檢討協調土建介面承商,改採緩築及輕質灌漿牆替代,由風管先行施工,並考量風管與風機的銜接。

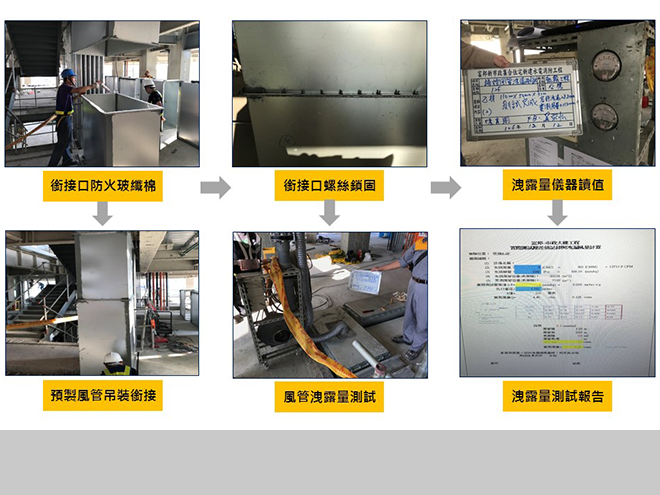

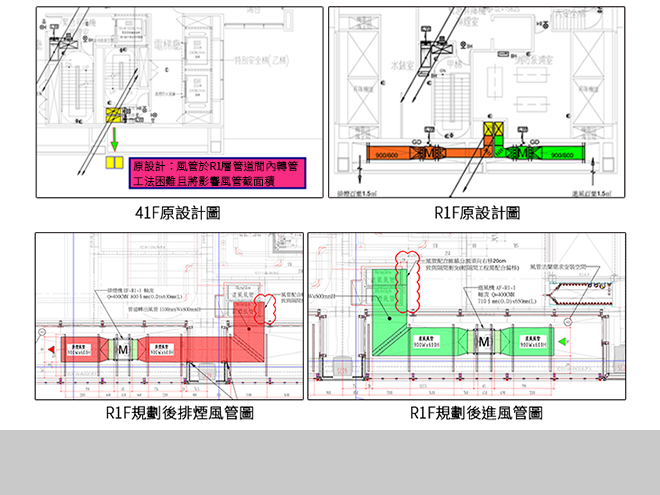

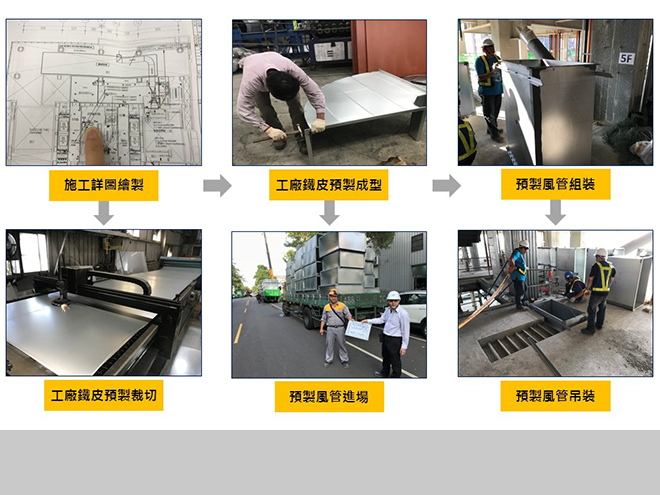

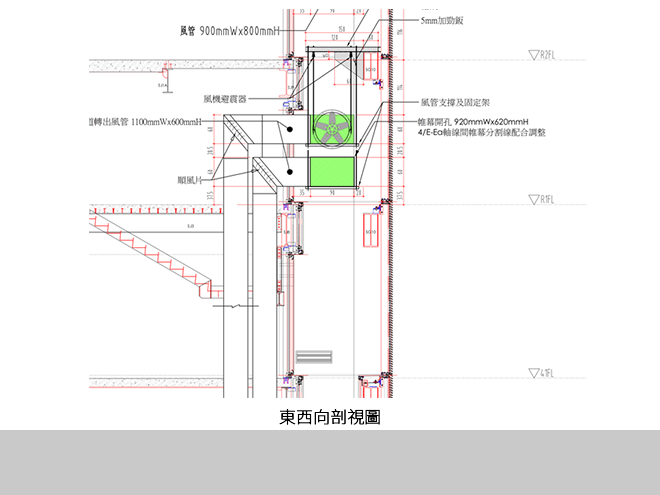

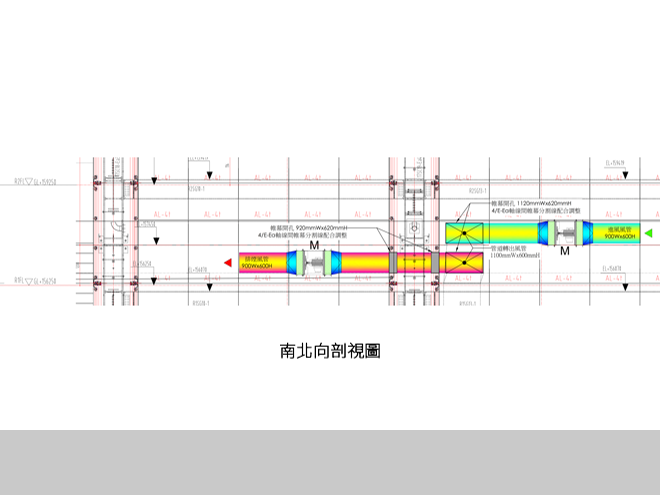

最後,風管出管道間的先後順序以及轉管,亦為本案具挑戰之處。原設計是在41F與R1F間轉管,而風管設計在41F為上下配置,到R1F即瞬成左右並列,然而風管管道內轉管,實際上是無法施工的;為改善此問題,在繪製施工圖時進行檢討,因出管道間當層並無進風、排煙閘門配置,將風管改為高低轉出管道間出外牆銜接風機,且該處風機外設有格柵,不致影響外觀,本方案並得到業主認同。如此一來,即無需費神檢討如何依原設計施工。流程圖搭配施工照片,說明如下圖。

結語

在超高層建築的消防設計領域,若採規格法規設計,卻無法滿足場所需求時,可選用非規格式法規的設計,以兼顧法規要求與業主需求。為加強施工的效率與品質,考量到類似本案的集合住宅,標準層配置比例占比較高,不論是撒水系統或排煙室系統,都能應用「標準化」的施工觀念先行預製,不須逐層進行差異化設計。如此一來,不僅可大幅減少施工問題,更能縮短施工時程,發揮更大的效益。
